معلومه مهمهنظام الأرضى (التأريض) Earthing system
تعاريف :1- الاختلاف بين GROUND و EARTH
قريبان بشكل كبير فى المعنى ويستخدمان بنفس المعنى احيانا وهو الارض .مع هذا يمكن القول بان EARTH هى باطن الارض في حين GROUND هى سطح الارض وعملية توصيل سطح الارض بباطنه لجعل جهدهما واحد(تعب = صفر) تعرف بعملية التاريض Earthing .
والارض تعتبر موصل جهده صفر فولت وهى المرجع لجهد اى موصل اخر .
2- موصل الارضى للحماية PE
هو موصل كهربائى يوصل بين الاجسام (اجهزة ومعدات)التى على سطح الارض بالتربة داخل الارض فى مسعى لجعل تعب هذه الاجسام مساوى إلى حد ما لجهد الارض اى صفر إلى حد ما بقصد حراسة الاشخاص من الضررعند لمس هذه الاجسام نتيجة للتيار الكهربائى .3- الموصل الحى : LIVE-LINE والموصل المحايد : NEUTRAL
فى نسق توزيع الطاقة باربعة موصلات يطلع من المولد المحلى او من محول التعذية بالطاقة الكهربية اربعة موصلات .ثلاثة موصلات تسمى الخطوط ( الحية lines ( وفرق المجهود بين كل موصل منها والاخر يسمى مجهود الخط line volt وهو 380V(على سبيل المثال).
الموصل الرابع يسمى الموصل المحايد او المتعادل NEUTRAL وهو محايد او متعادل فيما يتعلق للثلاثة موصلات الاخرى وعلى ذلك يمكن اعتبار ان جهدة بصفر فيما يتعلق الى هذه الموصلات ( وربما كان له تعب فيما يتعلق لجهد الارض وذلك وا سوف نعرفه في وقت لاحق ).
الغاية الاساسى من الموصل المحايد هو استعماله لتوزيع التمكن من المستعمل بجهد ثمنه 220V وهو المجهود بين اى خط وبينه .
القصد من عملية الارضى او التأريض :
في شبكات (انظمة)الإمداد بالكهرباء نسق التأريض يحدد المجهود الكهربائي للموصلات (اى موصل له تعب كهربائى يسمى بالموصل الحى Live ) فيما يتعلق لسطح الأرض كموصل جهده بصفر .اختيار نسق التأريض له انعكاسات على السلامة والتوافق الكهرومغناطيسي لانظمة الامداد بالطاقة.
علما بأن لوائح (قوانين) نظم التأريض Earthing (الارضى grounding) لا تتشابه اختلافا كبيرامن بلد الى آخر.
1- الارضى بغاية الحراسة :
رابط الحراسة الارضية (PE) تكفل ان جميع الأسطح الموصلة المكشوفة لها نفس المجهود الكهربائى لسطح الارض لتجنب خطر حدوث صدمة كهربائية اذا لمس فرد جهاز وقع به انهيار او تلف فى عزله الكهربائى.اى انه نضمن في وضعية وجود غير صحيح بالعزل ( او دائرة قصر ) يتجاوز تيار ضخم والذي سوف يؤدي الى تشغيل جهاز الدفاع نتيجة مبالغة التيار (كالمصهرات او القواطع الاتوماتيكية ) فتقوم بقطع التيار الكهربائي.
2- الارضى الوظيفى (كوظيفة او عمل ):
ووصلة الارضى لا تقوم لاغير بمهمة إدخار الدفاع من الصدمات الكهربائية بل لها مهنة اخرى تجريها .- فيمكن ان تحمل تيار كهربائى اثناء الشغل العادى للجهاز .
- كما يمكن ان تستخدم رابط الارضى فى اخماد الزيادات العنيفة فى المجهود surge
- وتستخدم فى مرشحات (فلاتر) التداخلات الكهرومغناطيسية .
- وفى بعض انواع الهوائيات واجهزة القياسات المتغايرة .
المصطلحات القياسية العالمية للتأريض :
منصوص بها على ان هناك ثلاث فصائل لترتيبات (لتنظيم) التأريض ، وهذا باستعمال اكواد مكونة من حرفين وتلك الفصائل هى TN و TT و IT.الحرف الأول :
يوميء إلى الرابطة بين الأرضى earth ومعدات الامداد بالطاقة (مولد أو محول) :اى يختص بجهة الامداد بالطاقة .
• الحرف T من كلمة Terre بالفرنسية وترجمتها ارض) يعنى يوجداتصال مباشر بين نقطة فى منحى الامداد بالطاقة والأرضى .
• الحرف I (Isolated مهجور ) يعنى لا يبقى نقطة فى منحى الامداد بالطاقة متصلة مع الأرضى (المنحى مهجور) ، من المحتمل ماعدا وجود مقاومة مرتفعة .
الحرف الثانى :
يوميء الى الرابطة بين الأرضى والجهاز الكهربائي المطلوب امداده بالقدرة حيث :
اى يختص بقرب المستعمل
• الحرف T : يعنى وجوداتصال مباشر بين نقطة بقرب المستخدم والأرضى
• الحرف N Neutral اى محايد او متعادل) يعنى وجوداتصال مباشر بين المستعمل والطرف المحايد neutral في أصل التركيب وهو متصل بالارضى .
انواع شبكات توزيع الطاقة :
1- الشبكات نوع TNفى ذلك الإطار تبقى نقطة نحو منحى الامداد بالطاقة (مولد محلى او محول توزيع) متصلة بالارضى (إشارة الحرف T).
تلك النقطة كثيرا ما ما تكون نقطة النجمة فى الإطار اثلاثى الاطوار .
جسد الجهاز الكهربائى متصل بالارضى الى تلك النقطة (إشارة الحرف N).
الموصل الذى يوصل الاجزاء المعدنية المعرضة للمس نحو المستخدم يسمى موصل ارضى الحراسة ويرمز له بالحروف (PE) .
والموصل الذى يوصل نقطة النجمة فى النسق الثلاثى الاطوار لتوزيع الطاقة (او الذى يحمل ما يطلق عليه بالتيار الراجع فى الإطار احادى الطور ) يسمى المحايد او المتعادل ويرمز له بالحرف (N) .
يبقى ثلاثة أساليب للتوصيل فى ذلك النسق :
النسق TN?S :
وحرف ال S يعنى separate اى مستقل وفيها كل من الموصل PE والموصل N يكونان موصلان منفصلان ويتصلان لاغير قرب مصدر القدرة .النسق TN?C :
الحرف C يعنى combined اى الجمع بين مهنة كل من PE و N بكابل واحد يوصل بين مصدر الطاقة ونقطة بوابة التشييد وفى داخل التشييد يستعمل موصل مستقل ل PEواخر لل N .

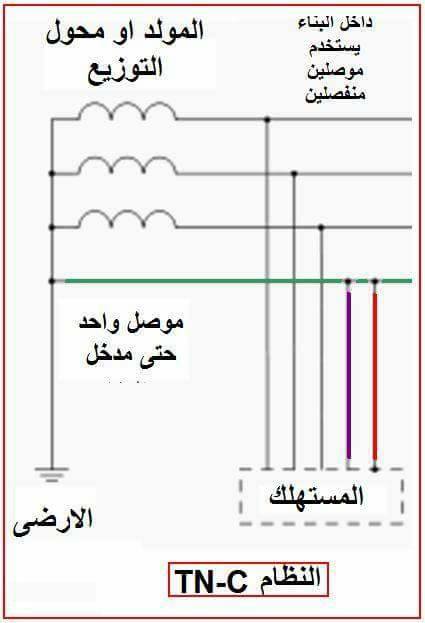

الإطار TN-C-S
وفيه قسم من الإطار يكون مشترك ويكون مستقل فى بعض الاجزاء .
لشبكة بنظام TT:
فى ذلك الإطار يتم عمل رابط ارضى الدفاع نحو منحى المستعمل بغض البصر عن الارضى المتواجد نحو مصدر الطاقة .
واهم ما يميز ذلك النسق هو خلوه من التداخلات ذات التذبذب الهابط واتردد المرتفع واتى تبلغ بواسطة الموصل N والناتجة عن الاجهزة الكهربية المتغايرة المتصلة به .
ولذا فهذا النسق هو المفضل للاستخدامات المخصصة مثل مواقع الاتصالات السلكية والاسلكية .
كما ان ذلك الإطار يتجنب مخاطر قطع الكابل N
شبكة IT
فى ذلك النسق لا يبقى اى اتصال بالارضى على الاطلاق وقد يبقى لاغير مقاومة مرتفعة .
كما فى حالات الطائرات والسفن حيث لا يبقى ارض لعمل ارضى .
فى ذلك النسق يستعمل جهاز لمراقبة العزل الكهربائى وعند انهيار او هبوط العزل يعطى ذلك الجهاز انذار. شرح قد يهمك ايضا 👇👇👍
