شباب شرحنا اليوم هيكون عن صمامات التحكم control valve
ال control valve
النظرية الاساسية للفالف أنه يستقبل إشارة كهربائيا و يعطي إشارة حركية ( طاقة حركيه )ال valve له 4 تطبيقات اساسية و هما :
- التحكم في temperature الحرارة تمبرتشر
- التحكم في flowالانسياب او التدفق فلو
- التحكم في p. التحكم في انظمة ال hydrualic, pneumatic
- ressure الضغط برجر
في هذه التدوينة سيكون الحديث عن النوع الاول و هو فالف التحكم في الحرارة .
و الvalve هو نوع من الactuators.الactuator هو الجزء الذي بعد الPLC.(تكون الاشارة الخارجة من الPLC كهربائية)
و من انواع الactuators:
الmotors الhydrualic sys الvalves الpump الrelays ...
كل هذا الانظمة تعمل بتحويل الطاقة الكهربائية إلى حركية.
و الحصول على ذلك يتم عن طريق نظرية فاراداي( إذا مر تيار في ملف يصنع مجال مغنطيسي )
و بعد ذلك يصبح الملف مغنطيس و من ذلك يمكن الحصول على الحركة بالتجاذب و التنافر.
التطبيق الاول للvalve للتحكم في الحرارة او كمية الحرارة:
1.الvalve للتحكم في كمية الحرارة:
للتحكم في الحرارة يتم التحكم في كمية الوقود(الغاز او الجاز) == و التحكم في الكمية يكون عن طريق الفالف.
يوجد نوعان للفالف ديجتل و انلوق

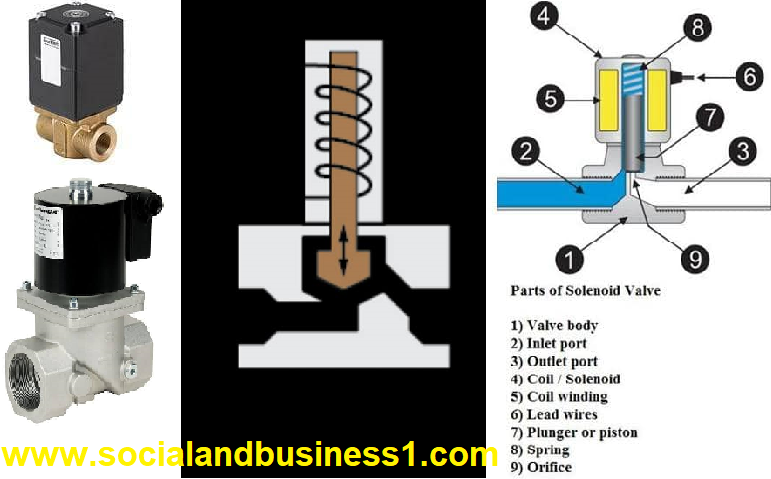

1.بواسطة ديجتل فالف(ON-OFF) و هو ان يعطي حرارة او ان يتوقف حسب قراءة الحساس تكون مدة التشغيل و الإيقاف و يتم ذلك ايضا عن طريق تايمر و هو غير عملي للصناعات و يستخدم في التكيف air conditioning و من امثلته الsolenoid valve هو عبارة عن ملف coil يصبح مغنطيس اذا مر فيه تيار.
2.بواسطة ال proportional valve و هو المتحكم التناسبي
و هو عبارة عن ملف coil فيه تتناسب القوة المغنطيسية مع مقدار التيار و مقدار تحرك المكبس(القافل, piston,plunger ) حسب مقدار القوة المغنطيسية الناتجة عن كمية التيار الكهربي.
تكون اشارة التيار mA 4-20
و معادلة الملف F=k*I^2
حيث F هي القوة (نيوتن) و k ثابت التناسب و I التيار
القوة تتناسب طرديا مع مربع التيار
و k ثابت التناسب يعتمد على الcoil من مقاومته و مساحة مقطع الملف و طول الموصل و نوع الموصل و عدد اللفات.
كلاهما يوجد به ياي او سسته (spring) لإرجاع الفالف للوضع الطبيعي
لو فى اي استفسار اكتب لنا في التعليقات وسيتم الرد في الحال بالتوفيق .
